一、總則
規定了用風管法測定中央空調系統的新風量，即直接在新風管上測定新風量的方法。
二、原理
在機械通風系統處于正常運行或規定的工況條件下，通過測量新風管某一斷面的面積及該斷面的平均風速，計算出該斷面的新風量。如果一套系統有多個新風管，每個新風管均要測定風量，全部新風管風量之和即為該套系統的總新風量，根據系統服務區域內的人數，便可得出新風量結果。
三、儀器
1、標準皮托管：Kp=0.99±0.01，或S型皮托管Kp=0.84±0.01。
2、微壓計：精確度不低于2%，最小讀數不大于1 Pa。
3、熱電風速儀：最小讀數不大于0.1 m/s。
4、玻璃液體溫度計或電阻溫度計：最小讀數不大于1℃。
四、測點要求
1、檢測點所在的斷面應選在氣流平穩的直管段，避開彎頭和斷面急劇變化的部位。

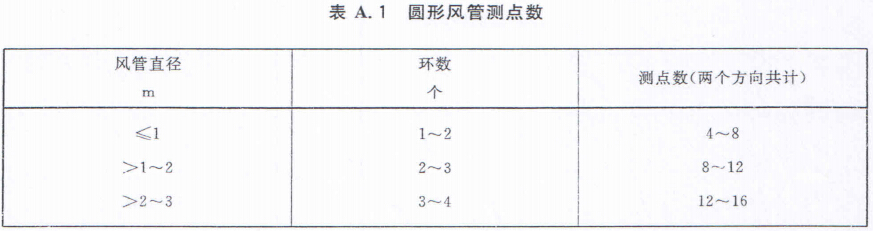

2、圓形風管測點位置和數量：將風管分成適當數量的等面積同心環，測點選在各環面積中心線與垂直的兩條直徑線的交點上，圓形風管測點數見表A.1。直徑小于0.3 m、流速分布比較均勻的風管，可取風管中心一點作為測點。氣流分布對稱和比較均勻的風管，可只取一個方向的測點進行檢測。

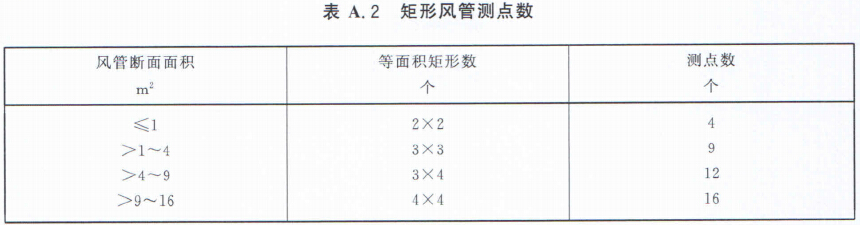

3、矩形風管測點位置和數量：將風管斷面分成適當數量的等面積矩形(最好為正方形).各矩形中心即為測點。矩形風管測點數見下表。
五、測量步驟
1、測量風管檢測斷面面積(F).按表A.1或表A.2分環(分塊)確定檢測點。
2、皮托管法測定新風量測量步驟如下：
a) 檢查微壓汁顯示是否正常，微壓計與皮托管連接是否漏氣;
b) 將皮托管全壓出口與微壓計正壓端連接，靜壓管出口與微壓計負壓端連接;
c) 將皮托管插入風管內，在各測點上使皮托管的全壓測孔對著氣流方向，偏差不得超過10°，測量出各點動壓( Pd)。重復測量一次，取算術平均值;
d) 將玻璃液體溫度計或電阻溫度計插入風管中心點處，封閉測孑L待溫度穩定后讀數，測量出新風溫度(t);
e) 調查機械通風服務區域內設計人流量和實際最大人流量。
3、風速計法測定新風量測量步驟如下：
a) 按照熱電風速儀使用說明書調整儀器;
b) 將風速儀放入新風管內測量各測點風速，以全部測點風速算術平均值作為平均風速;
c) 將玻璃液體溫度計或電阻溫度計插入風管中心點處，封閉測孔待溫度穩定后讀數，測量出新風溫度(t);
d) 調查機械通風服務區域內設計人流量和實際最大人流量。
4、按要求對儀器進行期間核查和使用前校準。
六、結果計算
1、皮托管法測量新風量的計算公式：
式中：
Q-新風量，單位為立方米每人小時[m3/(h•人)];
F-新風管測量斷面面積，單位為平方米(m2);
Kp——皮托管系數;
t——新風溫度，單位為攝氏度(℃);
Pd -新風動壓值，單位為帕(pa);
n——一個機械通風系統內新風管的數量;
P-服務區人數，取設計人流量與實際最大人流量2個數中的高值，單位為人。
2、風速汁法測量新風量的計算公式：
式中：
Q-新風量，單位為立方米每人小時[m3/(人•h)];
F-新風管測量斷面面積，單位為平方米(m2);
V-新風管中空氣的平均速度，單位為米每秒(m/s);
n-一個系統內新風管的數量;
P-服務區人數，取設計人流量與實際最大人流量2個數中的高值，單位為人。
3、換氣次數的計算公式：
式中：
A-換氣次數，單位為次每小時(次/h);
Q-新風量，單位為立方米每人小時[m3/(人•h)];
P-服務區人數;
V-室內空氣體積，單位為立方米(m3)。
七、測量范圍
皮托管法測量新風管風速范圍為2 m/s--30 m/s，電風速計法測量新風管風速范圍為0.1 m/s～10 m/s。
